Cartographie moteur : comprendre et optimiser le cerveau de votre moteur

Qu’est-ce qu’une cartographie moteur ?

La cartographie moteur désigne l’ensemble des données de calibration utilisées par le calculateur moteur, ou ECU (Engine Control Unit), pour piloter le fonctionnement du moteur.

Selon le type de moteur, ces données interviennent notamment dans la gestion de l’injection, de l’allumage, du couple, de la pression de suralimentation, de la richesse et de nombreuses fonctions de régulation et de protection.

Une cartographie moteur ne correspond donc pas à une simple valeur que l’on augmente ou diminue. Elle est constituée de nombreuses tables et paramètres qui interagissent entre eux en fonction du régime, de la charge, des températures et des informations fournies par les capteurs du véhicule.

La modification maîtrisée de certaines de ces calibrations constitue la base d’une reprogrammation moteur.

Pourquoi parle-t-on de « cartographie » ?

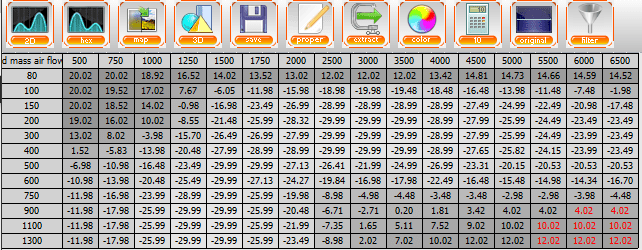

Le terme vient des tables, souvent appelées cartes, présentes dans les données de calibration du calculateur.

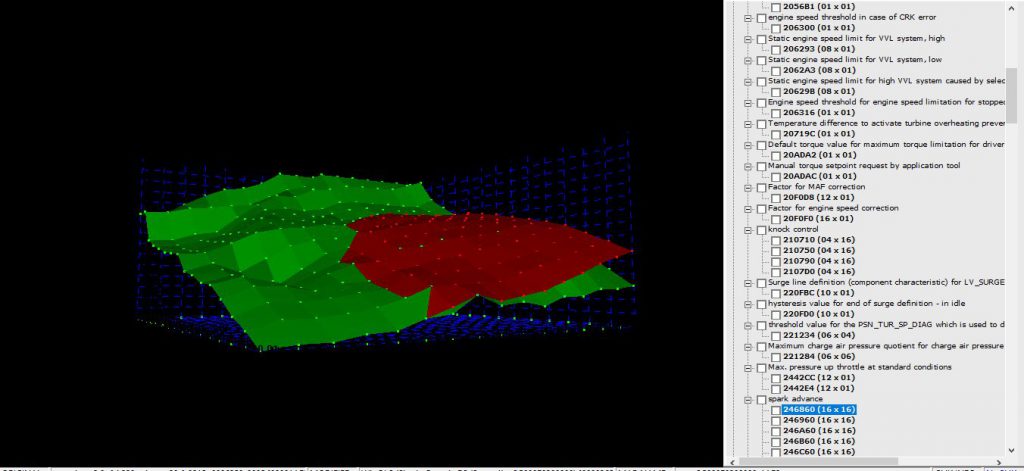

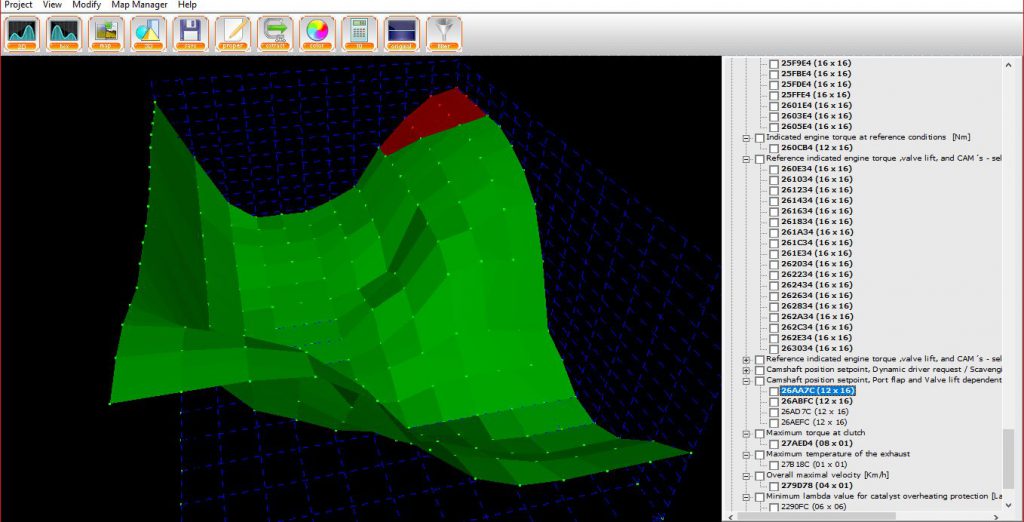

Une carte peut par exemple définir une valeur de consigne en fonction de deux paramètres tels que le régime moteur et la charge. Représentée graphiquement, elle peut prendre la forme d’une surface en trois dimensions.

Le calculateur utilise en permanence ces données conjointement avec les informations reçues des différents capteurs pour adapter le fonctionnement du moteur aux conditions rencontrées.

Comment le calculateur utilise-t-il la cartographie moteur ?

Un moteur moderne doit fonctionner correctement dans des conditions très différentes : démarrage à froid, forte charge, conduite stabilisée, températures élevées, altitude variable ou encore qualité de carburant différente.

Pour cela, l’ECU reçoit continuellement des informations provenant de nombreux capteurs. Selon le véhicule, il peut notamment connaître :

• le régime moteur ;
• la position de la pédale d’accélérateur ;
• la quantité ou la pression d’air admise ;
• la pression de suralimentation ;
• les températures d’air, d’eau ou d’huile ;
• la richesse du mélange ;
• la présence éventuelle de cliquetis ;
• la charge demandée au moteur.

À partir de ces informations et des calibrations prévues dans son logiciel, le calculateur détermine en permanence les commandes à appliquer.

Que contient une cartographie moteur ?

Le contenu varie fortement selon qu’il s’agit d’un moteur essence, diesel, hybride, atmosphérique ou turbocompressé. On peut toutefois retrouver des calibrations concernant notamment :

• la demande et les limitations de couple ;
• la quantité de carburant injectée ;
• le moment de l’injection ou de l’allumage ;
• la pression de carburant ;
• la pression de suralimentation ;
• la gestion de la richesse ;
• la réponse de l’accélérateur ;
• les régulations liées aux températures ;
• différentes stratégies de protection du moteur et de ses composants.

Toutes ces fonctions ne sont pas présentes sous la même forme dans chaque calculateur. C’est précisément ce qui rend l’analyse d’une cartographie plus complexe qu’une simple augmentation de quelques valeurs.

Comment modifie-t-on une cartographie moteur ?

La première étape consiste à lire les données présentes dans le calculateur. Le mode de lecture dépend de l’ECU et du véhicule : il peut être accessible par la prise diagnostic ou nécessiter une connexion directe au calculateur.

Le fichier est ensuite analysé afin d’identifier les calibrations utiles. Modifier une cartographie demande de comprendre non seulement chaque table, mais également les relations et les limites qui existent entre elles.

Augmenter une consigne de couple, par exemple, n’a de sens que si les autres paramètres qui influencent réellement ce couple restent cohérents. C’est cette interaction entre les différentes fonctions de l’ECU qui constitue une grande partie du travail de calibration.

Pourquoi la cartographie d’origine comporte-t-elle des marges ?

Une calibration constructeur est développée pour répondre à de nombreuses contraintes qui dépassent la seule recherche de puissance : émissions, consommation, confort, températures, durée de vie des composants, qualité des carburants, conditions climatiques ou encore positionnement du véhicule dans la gamme.

Il arrive également qu’une même famille de moteurs soit proposée avec plusieurs niveaux de puissance. Cela ne signifie toutefois pas automatiquement que toutes les versions sont mécaniquement identiques : des différences de turbo, d’injection, de refroidissement, de transmission ou d’autres composants peuvent exister.

L’analyse du véhicule et de sa motorisation reste donc indispensable avant de déterminer ce qu’il est raisonnablement possible d’optimiser.

Cartographie d’origine et cartographie optimisée

Lors d’une optimisation, l’objectif n’est pas de modifier toutes les données présentes dans l’ECU. Seules les calibrations nécessaires au résultat recherché doivent être adaptées, tout en conservant une cohérence entre la demande de couple, l’air disponible, le carburant, les températures et les capacités mécaniques du véhicule.

Une bonne cartographie ne se juge donc pas uniquement au chiffre de puissance maximal obtenu. La progressivité du couple, le comportement du moteur sur toute sa plage de régime et la régularité de son fonctionnement sont tout aussi importants.

Pourquoi développer une cartographie sur mesure ?

Deux véhicules du même modèle et de la même motorisation peuvent présenter des différences liées à leur kilométrage, leur entretien, leur carburant, leur transmission ou simplement aux tolérances de fabrication.

Chez CBpower, le travail de cartographie est associé à des mesures sur banc de puissance afin d’observer le comportement réel du véhicule et d’adapter le développement lorsque cela est nécessaire.

CBpower développe des optimisations moteur à Bastogne depuis 2007. Notre méthode complète, les contrôles réalisés et les équipements utilisés sont détaillés sur notre page consacrée à la reprogrammation moteur sur mesure.

Une cartographie moteur ne se résume pas à « ajouter de la puissance »

La puissance supplémentaire est une conséquence possible de la modification de certaines calibrations, mais la qualité du résultat dépend surtout de leur cohérence.

Selon le moteur et le véhicule, une optimisation peut permettre d’obtenir davantage de couple, de meilleures reprises et une réponse plus agréable. Les gains possibles varient cependant fortement d’une motorisation à l’autre et doivent être déterminés au cas par cas.

Votre véhicule peut-il recevoir une cartographie optimisée ?

Les possibilités dépendent notamment de la motorisation, de l’année du véhicule, du type de calculateur et de sa version logicielle. Le configurateur CBpower permet de consulter les possibilités disponibles pour de nombreux modèles ainsi que leur tarif.
